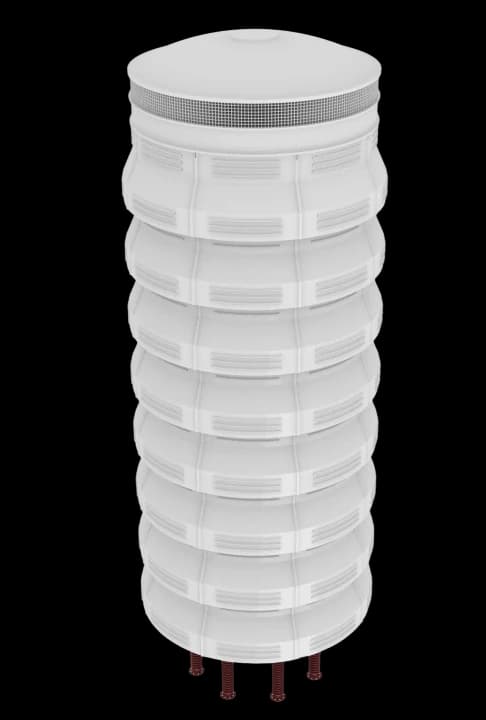

REATORES · SHUNT
Ligado em derivação à linha ou ao barramento, absorve potência reativa capacitiva e auxilia no controle da tensão em carga leve. A potência, o arranjo das unidades e o regime de manobra são definidos pelo estudo do sistema.
Até 525 kV
de média a extra-alta tensão
Linha e barra
unidades monofásicas em banco
Núcleo de ar
a seco, sem líquido isolante
Por projeto
com memória de cálculo
VISÃO GERAL
Controle de tensão em carga leve
A capacitância de linhas e cabos pode elevar a tensão quando a carga é baixa. O reator absorve potência reativa capacitiva e ajuda a controlar esse perfil de tensão.
Sobretensão de manobra
O estudo de transitórios avalia energização, rejeição de carga e manobra do reator. Seus resultados orientam o isolamento, os para-raios e o dispositivo de manobra.
Rede com cabo isolado
Cabos isolados apresentam capacitância elevada. Em trechos extensos, a compensação shunt pode ser necessária para controlar a tensão e o fluxo de potência reativa.
ESPECIFICAÇÕES
O projeto considera a tensão do sistema, a potência reativa requerida e a conexão à linha ou ao barramento. Confirme a configuração na proposta técnica.
Faixa de tensão
Média tensão e alta tensão, sob projeto até 525 kV
Arranjo em extra-alta tensão
Unidades monofásicas em banco trifásico, com unidade reserva
Função
Reator de linha (fixo ou manobrado) e reator de barra
Construção
Núcleo de ar a seco
Acessório
Reator de neutro, quando indicado pelo estudo de religamento
Instalação
Externa ou interna, refrigeração natural (AN)
Os parâmetros finais e a disponibilidade são confirmados na proposta técnica, conforme os dados da aplicação.
TRANSMISSÃO
Em extra-alta tensão, o banco pode ser formado por unidades monofásicas com reserva. A especificação define as conexões, a intercambiabilidade e os regimes de operação.
Conexão à linha ou à barra
O reator de linha compensa o trecho ao qual está conectado. O reator de barra atua no barramento da subestação. A conexão e a necessidade de disjuntor próprio dependem do arranjo elétrico.
Banco monofásico com unidade reserva
Uma unidade reserva permite substituir uma fase após o isolamento e as manobras necessárias. A quantidade de unidades e a estratégia de reposição são definidas no projeto.
Reserva compartilhada entre barra e linha
Uma reserva comum exige compatibilidade elétrica e mecânica entre as unidades de linha e de barra. Potência, isolamento, terminais e bases devem ser verificados.
Faixa de frequência alargada
Quando a especificação exigir operação de 56 a 66 Hz, o cálculo deve verificar o comportamento em toda a faixa. A reatância e a potência reativa variam com a frequência.
Reator de neutro do banco
Quando necessário ao religamento monopolar, o reator de neutro é dimensionado em conjunto com o banco shunt e os parâmetros da linha.
Condições de instalação
O projeto de instalação deve atender às distâncias elétricas e magnéticas, aos esforços nos suportes e às condições de acesso para manutenção.
Os requisitos de reserva, frequência e conexão dependem da especificação de cada empreendimento.
CONSTRUÇÃO
O enrolamento a seco utiliza isolação sólida e refrigeração natural. Condutores, suportes e proteções são definidos conforme a aplicação e as condições de instalação.
Enrolamento em alumínio ou cobre
A seção do condutor e o arranjo das camadas são definidos pelas correntes, perdas e esforços previstos para a aplicação.
Amarração em fibra de vidro com epóxi
A fibra de vidro impregnada em resina epóxi dá rigidez mecânica ao enrolamento para suportar os esforços especificados.
Dutos de ar e refrigeração natural (AN)
Os espaços entre camadas permitem a circulação de ar por convecção, sem líquido isolante.
Cruzetas e terminais
As cruzetas distribuem a corrente entre as camadas e sustentam as conexões aos terminais.
Isoladores e pedestais
Os isoladores-suporte são dimensionados para a classe de isolamento, os esforços mecânicos e o arranjo de montagem.
Proteção de topo e acabamento anti-UV
Proteções de topo e tratamento superficial são definidos conforme a exposição à chuva, à radiação solar e à poluição.
APLICAÇÕES
O estudo elétrico define o arranjo, o ponto de conexão e os requisitos de operação.
Linha de transmissão longa
Elevação de tensão em carga leve
Quanto mais longa a linha e mais leve a carga, maior a elevação de tensão no extremo. O shunt é a compensação clássica desse regime.
Subtransmissão com cabo isolado
Compensação de cabos
Trechos extensos de cabos isolados podem exigir compensação reativa. O estudo define a potência e o ponto de conexão do shunt.
Manobra de linha em vazio
Estudo de transitórios
O estudo de transitórios verifica as sobretensões e define a compensação, a manobra e a proteção necessárias.
Balanço de reativos da subestação
Variação da carga
Manobrado por estágios ou junto ao ciclo de carga, o shunt equilibra o reativo da subestação ao longo do dia, no sentido oposto ao do banco de capacitores.
ENGENHARIA
A DAX dimensiona o reator a partir dos dados da instalação e define os requisitos técnicos do fornecimento.
Dimensionamento
Dimensionamos o reator a partir dos dados da rede, do banco e das condições de instalação, com memória de cálculo.
Avaliação técnica
Avaliamos as propostas técnicas com os mesmos requisitos elétricos, mecânicos e de ensaio.
Projeto executivo
O escopo de engenharia pode incluir projeto executivo com ART, conforme contratado.
DOCUMENTAÇÃO
Os recursos disponíveis abrem diretamente. Para documentos sob consulta, fale com a engenharia pelo WhatsApp e confirme a disponibilidade.
CONFORMIDADE
ABNT NBR 5356-6
Requisitos de projeto e ensaio de reatores de potência no Brasil.
IEC 60076-6
Referência internacional para projeto e ensaio de reatores de potência.
IEEE C57.16
Referência para reatores série a seco com núcleo de ar, quando aplicável à especificação.
IEEE 519 / PRODIST módulo 8
Referências de qualidade de energia para os estudos de harmônicas, conforme o ponto de conexão e os requisitos aplicáveis.
Ensaios de rotina
O plano de ensaios considera resistência ôhmica, indutância, perdas e ensaios dielétricos aplicáveis, conforme a especificação e as normas de produto.
Ensaios de tipo
Elevação de temperatura e ensaios dielétricos verificam o desempenho do projeto. Consulte a disponibilidade dos relatórios e sua aplicação à unidade especificada.
O que acompanha o fornecimento
O escopo documental é definido na proposta e no pedido. Pode incluir desenho dimensional, distâncias de instalação, memória de cálculo e relatórios de ensaio.
O banco de capacitores fornece potência reativa capacitiva. O reator shunt a absorve. Os dois podem compor a compensação da subestação, conforme o perfil de carga e o estudo de tensão.
A diferença principal é o ponto de conexão. O reator de linha acompanha o trecho compensado; o de barra se conecta ao barramento. O estudo define se a conexão será permanente ou manobrada.
Uma reserva pode substituir uma unidade de linha ou de barra, desde que haja compatibilidade elétrica e mecânica. Ela não substitui duas unidades simultaneamente. Essa condição precisa constar da especificação.
O atendimento deve ser verificado no projeto quando essa faixa for exigida. O cálculo considera a variação de reatância, potência reativa e condições térmicas, conforme o regime especificado.
Pode incluir, quando o estudo de arco secundário indicar sua necessidade. O escopo é definido na proposta, com o reator de neutro calculado a partir do banco e da linha.
Pode ser conectado à linha, ao barramento ou ao terciário de um transformador. A escolha depende dos estudos de fluxo de potência e transitórios e define a classe de isolamento da unidade.
A construção a seco dispensa óleo e os sistemas associados ao líquido isolante. Em contrapartida, requer distâncias magnéticas a estruturas metálicas. A escolha considera área, perdas, ruído, manutenção e requisitos elétricos.
Depende do perfil de carga e da compensação necessária. Quando houver manobra, o estudo deve considerar os transitórios de energização e desenergização do reator.
Devem ser respeitadas as distâncias elétricas e magnéticas do desenho de instalação. Laços metálicos próximos, inclusive em estruturas e armaduras, podem sofrer aquecimento por correntes induzidas.
Envie tensão e classe de isolamento, potência reativa requerida ou dados da linha, ponto de conexão, corrente de curto-circuito e ciclo de manobra. Informe as condições ambientais e as restrições de instalação.
Envie a tensão do sistema, os dados da linha ou do trecho de cabo, o perfil de tensão medido em carga leve e o ponto de conexão pretendido. A engenharia retorna com a potência reativa, o arranjo e as distâncias de instalação.
