REATORES · LIMITADOR
Conectado em série, aumenta a impedância do circuito e reduz a corrente de curto-circuito. Pode ser aplicado em alimentadores, saídas de geradores e interligações de barras, conforme os limites dos equipamentos e o estudo de proteção.
6–35 kV
média tensão, faixa de fornecimento
Até 525 kV
alta e extra-alta tensão, sob projeto
Núcleo de ar
não satura no curto
RLCC
interligação de barras em AT
VISÃO GERAL
Alternativa à troca de disjuntores
A limitação de corrente pode permitir a manutenção de equipamentos existentes. A decisão depende da comparação técnica e econômica com outras alternativas de adequação.
Reatância durante o curto-circuito
O núcleo de ar não satura durante a falta. A reatância de projeto permanece disponível para limitar a corrente, dentro das condições especificadas.
Queda de tensão e perdas
O dimensionamento verifica a limitação de curto-circuito, a queda de tensão em carga e as perdas. A reatância deve atender a esses requisitos em conjunto.
ESPECIFICAÇÕES
A especificação considera reatância, corrente nominal e suportabilidade térmica e dinâmica. O estudo verifica os efeitos do reator em carga e durante a falta.
Faixa de tensão
Média tensão, de 6 a 35 kV
Alta e extra-alta tensão
Sob projeto, até 525 kV
Aplicação em AT
RLCC de interligação de barras e semi-barras, com chave de by-pass
Especificação em AT
Por reatância (Ω) e potência (MVA), além da corrente nominal
Construção
Núcleo de ar a seco
Variante
Limitador dividido (split), com montagem definida em projeto
Instalação
Externa ou interna, refrigeração natural (AN)
Os parâmetros finais e a disponibilidade são confirmados na proposta técnica, conforme os dados da aplicação.
TRANSMISSÃO
Na interligação de barras, o reator limita a contribuição de curto-circuito entre seções. A especificação deve considerar a corrente de transferência e as configurações de operação, inclusive o by-pass quando previsto.
Barra dividida em semi-barras
A reatância entre as seções reduz a contribuição de uma barra para uma falta na outra. O estudo verifica os níveis de curto em cada configuração.
Chave de by-pass
Quando prevista, a chave em paralelo permite contornar o reator. A operação com by-pass precisa ser avaliada, pois altera os níveis de curto-circuito.
Especificado em ohms e MVA
A especificação deve informar reatância, frequência, corrente nominal e suportabilidade. Quando houver potência em MVA, sua definição e base de referência devem ser explícitas.
Corrente de curta duração e valor de crista
A corrente simétrica de curta duração e o valor de crista são requisitos distintos. Ambos entram na verificação térmica e mecânica do reator.
Convivência com subestação blindada
Em instalações com GIS, devem ser definidas as interfaces com o barramento blindado e as distâncias elétricas e magnéticas do reator.
Unidade monofásica por fase
A lista de fornecimento deve distinguir o conjunto trifásico, as unidades monofásicas e as bobinas que compõem cada unidade.
Os valores e o arranjo são definidos pelo estudo de curto-circuito e pela especificação técnica do empreendimento.

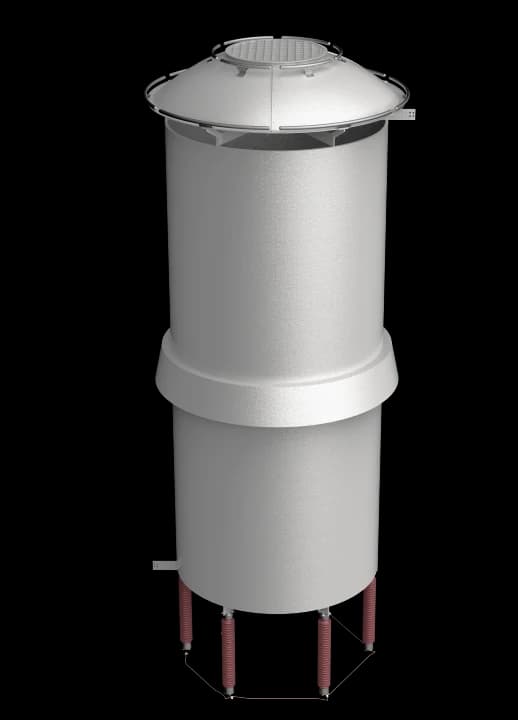

CONSTRUÇÃO
O enrolamento a seco utiliza isolação sólida e refrigeração natural. Condutores, suportes e proteções são definidos conforme a aplicação e as condições de instalação.
Enrolamento em alumínio ou cobre
A seção do condutor e o arranjo das camadas são definidos pelas correntes, perdas e esforços previstos para a aplicação.
Amarração em fibra de vidro com epóxi
A fibra de vidro impregnada em resina epóxi dá rigidez mecânica ao enrolamento para suportar os esforços especificados.
Dutos de ar e refrigeração natural (AN)
Os espaços entre camadas permitem a circulação de ar por convecção, sem líquido isolante.
Cruzetas e terminais
As cruzetas distribuem a corrente entre as camadas e sustentam as conexões aos terminais.
Isoladores e pedestais
Os isoladores-suporte são dimensionados para a classe de isolamento, os esforços mecânicos e o arranjo de montagem.
Proteção de topo e acabamento anti-UV
Proteções de topo e tratamento superficial são definidos conforme a exposição à chuva, à radiação solar e à poluição.
APLICAÇÕES
O estudo elétrico define o arranjo, o ponto de conexão e os requisitos de operação.
Interligação de barras
Contribuições entre barras
O reator reduz a contribuição entre barras interligadas. O estudo confirma os níveis de falta e a capacidade dos equipamentos.
Expansão de subestação
Revisão do nível de curto
Novos transformadores, geradores ou reforços de rede podem elevar o nível de curto. A reatância série é uma das alternativas a avaliar.
Alimentador com carga concentrada
Limitação no alimentador
A instalação em um alimentador limita a corrente de falta nesse circuito. O projeto verifica também a queda de tensão e a coordenação da proteção.
Saída de gerador
Contribuição do gerador
O reator na saída do gerador pode limitar sua contribuição para faltas no sistema. A aplicação exige análise de proteção e estabilidade.
ENGENHARIA
A DAX dimensiona o reator a partir dos dados da instalação e define os requisitos técnicos do fornecimento.
Dimensionamento
Dimensionamos o reator a partir dos dados da rede, do banco e das condições de instalação, com memória de cálculo.
Avaliação técnica
Avaliamos as propostas técnicas com os mesmos requisitos elétricos, mecânicos e de ensaio.
Projeto executivo
O escopo de engenharia pode incluir projeto executivo com ART, conforme contratado.
DOCUMENTAÇÃO
Os recursos disponíveis abrem diretamente. Para documentos sob consulta, fale com a engenharia pelo WhatsApp e confirme a disponibilidade.
CONFORMIDADE
ABNT NBR 5356-6
Requisitos de projeto e ensaio de reatores de potência no Brasil.
IEC 60076-6
Referência internacional para projeto e ensaio de reatores de potência.
IEEE C57.16
Referência para reatores série a seco com núcleo de ar, quando aplicável à especificação.
IEEE 519 / PRODIST módulo 8
Referências de qualidade de energia para os estudos de harmônicas, conforme o ponto de conexão e os requisitos aplicáveis.
Ensaios de rotina
O plano de ensaios considera resistência ôhmica, indutância, perdas e ensaios dielétricos aplicáveis, conforme a especificação e as normas de produto.
Ensaios de tipo
Elevação de temperatura e ensaios dielétricos verificam o desempenho do projeto. Consulte a disponibilidade dos relatórios e sua aplicação à unidade especificada.
O que acompanha o fornecimento
O escopo documental é definido na proposta e no pedido. Pode incluir desenho dimensional, distâncias de instalação, memória de cálculo e relatórios de ensaio.
O estudo calcula a corrente de falta, define o limite admissível e determina a reatância necessária. Depois são verificadas a queda de tensão, as perdas e a coordenação da proteção nas configurações de operação.
Depende da reatância, da corrente e do fator de potência. O estudo calcula a queda de tensão nas condições de carga previstas, inclusive nas transferências entre barras.
RLCC significa reator limitador de curto-circuito. A reatância em ohms deve ser associada à frequência de referência. Corrente nominal, isolamento e suportabilidade também são necessários. Se a especificação usar MVA, sua definição e base devem ser informadas.
Quando prevista, a chave permite operar com o reator contornado. Essa configuração altera a corrente de curto-circuito e só deve ser usada nas condições verificadas pelo estudo e pela filosofia de operação.
A especificação deve distinguir conjuntos trifásicos, unidades monofásicas e bobinas por unidade. A proposta e os desenhos devem usar a mesma definição de quantidade.
É um reator com duas seções acopladas que alimentam ramais distintos. O acoplamento permite conciliar a limitação durante a falta com a queda de tensão em regime. A montagem depende do projeto.
A unidade deve ser especificada para a corrente de curta duração, seu tempo e o valor de crista. Esses requisitos orientam a verificação térmica e dos esforços mecânicos.
Sim. A alteração da impedância muda as correntes vistas pelos relés. O estudo de proteção deve verificar ajustes e seletividade nas novas condições.
Envie tensão e classe de isolamento, corrente de falta calculada, suportabilidade dos equipamentos, corrente de carga e ponto de instalação. Informe as configurações de rede e a queda de tensão admissível.
Envie a tensão do sistema, a corrente de curto calculada no ponto, a suportabilidade do equipamento instalado e a corrente de carga do trecho. A engenharia retorna com a reatância, a queda de tensão em regime e o arranjo.
