CHAVES SECCIONADORAS | SUBESTAÇÃO

APLICAÇÃO
As chaves seccionadoras para subestação DAX Energy, são dispositivos destinados a realizar manobras de seccionamento e isolação de um determinado circuito elétrico, seja ele de uma subestação ou de um sistema de distribuição. Em condições normais e com seus contatos fechados, tais equipamentos estão aptos a manter a condução de sua corrente nominal, inclusive de curto-circuito até a abertura do disjuntor, sem sobreaquecimento ou danos em sua parte ativa e estrutural. Basicamente a seccionadora é uma extensão do condutor,  que se desloca quando acionado, abrindo e fechando através de seus contatos fixos e móveis.

ESPECIFICAÇÕES E NORMAS
Desenvolvidos, produzidos e testados de acordo com parâmetros especificados nas normas:
– IEC 62271-1 | IEC 62271-102 | NBR 7571 | NBR 10860;

CARACTERÍSTICAS CONSTRUTIVAS
A linha de chaves seccionadoras DAX Energy compreende equipamentos com as seguintes características de construção / operação:

Seccionadores de operação lateral, no qual o contato móvel se desloca em um plano paralelo ao plano da base, tipos usuais;
AL-ABERTURA LATERAL seccionador de operação constituído por duas colunas isolantes, sendo uma de suporte do contato fixo e a outra, rotativa, suporte do contato móvel e pela qual se faz  operação do seccionador, devendo o terminal da coluna móvel permitir a sua rotação. Modelo DAX – MAL;
AC – ABERTURA CENTRAL seccionador constituído por duas colunas isolantes rotativas, suportes dos contatos móveis, cujo acoplamento se realiza sensivelmente no centro da distância de abertura, devendo os terminais permitir a rotação das colunas; Modelo DAX – MAC;
DA – DUPLA ABERTURA seccionador de operação lateral e corte duplo, constituído por três colunas isolantes, sendo duas fixas externas, suportes dos contatos fixos e uma coluna central, rotativa, suporte dos contatos móveis, que na posição aberta, divide a distância de abertura em duas partes. Modelo DAX – MDA;

Seccionadores de operação vertical, no qual o contato móvel se desloca em um plano longitudinal normal ao plano da base, tipos usuais;

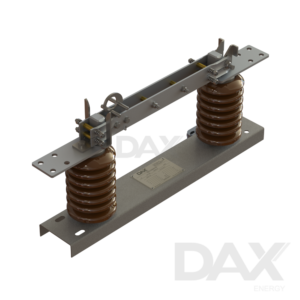

FC – CHAVE FACA seccionador de operação vertical, constituído por duas colunas isolantes fixas, sendo um ou, suporte fixo e a outra, suporte da articulação do contato móvel – faca, provida de argola para a operação por vara de manobra, dispondo de trava de segurança; Modelo DAX – MFC;
AV – ABERTURA VERTICAL seccionador de operação vertical constituído de três colunas isolantes, sendo as duas colunas das extremidades fixas, e a coluna central giratória com movimento paralelo em relação a base do seccionador, responsável pelo movimento de abertura dos contatos principais. Modelo DAX – MAV;
MS – ABERTURA VERTICAL seccionador de operação vertical constituído de duas colunas de isoladores do tipo suporte, responsáveis pelo suporte dos contatos fixos e móveis, e uma coluna central do tipo ancoragem, com movimento basculante perpendicular a base do seccionador., responsável pelo movimento de abertura dos contatos principais. Modelo DAX – MMS;

VR – VERTICAL REVERSO seccionador de operação vertical e suportes independentes, constituído por um contato fixo superior, suportado por colunas isolantes fixas ou barramento e o conjunto do contato móvel – lâmina e seu suporte, constituído por uma coluna fixa, que tem a função de suporte e uma coluna rotativa que aciona o contato móvel. Modelo DAX – MVR;
