MANOBRA DE BANCO DE CAPACITORES
Três polos numa base única, com acionamento simultâneo das fases, para energizar e desenergizar banco de capacitores em 15, 27 e 38 kV. Interrupção em vácuo, 630 A de corrente nominal e 400 A de manobra capacitiva back-to-back.
15 · 27 · 38 kV
classes de tensão
630 A
corrente nominal
20 kA · 1 s
corrente de curta duração
3 NA + 3 NF
contatos auxiliares
VISÃO GERAL
Três polos, um mecanismo
O MSV-3 reúne os três polos numa caixa única com interligação mecânica: as fases abrem e fecham juntas, comandadas por um só mecanismo. Instalação, comissionamento e manutenção acontecem num ponto — e a simultaneidade entre fases vem de fábrica, não do circuito de comando.
Projetado para carga capacitiva
Banco de capacitores não é carga comum: a corrente adianta a tensão, o polo abre perto do zero de corrente com a tensão perto do máximo e a tensão de restabelecimento cresce até o dobro. É esse serviço que o interruptor a vácuo dedicado faz sem reacender o arco.
Vácuo, sem óleo e sem gás
A interrupção acontece dentro das ampolas de vácuo seladas. Não há óleo para trocar nem gás para repor: a manutenção é limpeza dos isoladores, verificação das guarnições e dos microrruptores, num intervalo de 1 a 3 anos conforme a severidade.
POR QUE A MANOBRA É O PROBLEMA
Energizar um banco de capacitores é fechar um circuito sobre um elemento que não aceita degrau de tensão. A tensão do barramento afunda em direção a zero e volta com sobretensão; a corrente de entrada é um pico de alta frequência limitado só pela impedância entre a fonte e o banco. O equipamento que faz essa manobra existe para controlar esses dois transitórios.
Sobretensão de energização
até 2 pu · banco aterrado
Num banco solidamente aterrado, o pico de recuperação chega perto de duas vezes a tensão de pico normal do sistema. O transitório é de baixa frequência e atravessa o transformador abaixador: quem sente primeiro é o cliente, com desligamento indevido de inversor e de acionamento de velocidade variável.
Banco não aterrado é pior
pode chegar a 4,1 pu
Sem o caminho de neutro, o deslocamento do ponto estrela soma à recuperação e o pico pode chegar a mais de quatro vezes a tensão normal. O polo aberto da chave também passa a ver tensão entre fases, e não entre fase e terra — o que muda a classe de tensão que o projeto exige.
Corrente de entrada (inrush)
banco único × back-to-back
Energizar o primeiro banco puxa uma corrente limitada pela impedância da rede. Energizar um segundo banco em paralelo com um já energizado — manobra back-to-back — descarrega um banco no outro: o pico sobe muito e a frequência vai à casa dos quilohertz. É o caso que dimensiona a chave.
Reacendimento (restrike)
o modo de falha que interessa
Ao abrir, a tensão sobre o polo cresce até cerca do dobro em meio ciclo. Se o meio isolante reacende, cada reacendimento sucessivo escalona a tensão sobre o banco e sobre os para-raios. Ampola de vácuo dedicada e mecanismo rápido existem para que a abertura não reacenda.
MITIGAÇÃO
Nem toda instalação precisa dos três. O estudo do banco diz qual — e a DAX especifica o conjunto, não só a chave.
Fechar perto do zero de tensão
Controlador de banco que comanda o fechamento no instante de menor tensão sobre o polo. Depende da repetibilidade do mecanismo: o atuador magnético é o que entrega tempo de operação constante ao longo da vida.
Reator de amortecimento em série
Reator de núcleo de ar em série com cada fase do banco limita a crista e baixa a frequência da corrente de entrada. É o remédio padrão para back-to-back, e a DAX fabrica a linha.
Dimensionar a manobra, não só o banco
Quantidade de degraus, potência de curto no ponto, arranjo aterrado ou não, e a corrente back-to-back resultante. Sem isso, a chave é escolhida por tensão e corrente contínua — e é aí que o conjunto falha cedo.
CARACTERÍSTICAS GERAIS
O MSV-3 é fabricado em 15, 27 e 38 kV, sempre com 630 A e 3 NA + 3 NF. É a versão da linha que chega à classe de 38 kV.
| Características gerais | 15 kVMSV-316E23-M00MSV-316E23-A00 | 27 kVMSV-326E23-M00 | 38 kVMSV-346E23-M00 |
|---|---|---|---|
| Tensão nominal | 15 kV | 27 kV | 38 kV |
| Tensão suportável de impulso atmosférico (NBI) | 110 kV | 150 kV | 200 kV |
| Tensão suportável à frequência industrial a seco | 38 kV | 50 kV | 70 kV |
| Frequência nominal | 50 | 60 Hz | 50 | 60 Hz | 50 | 60 Hz |
| Corrente nominal | 630 A | 630 A | 630 A |
| Corrente de manobra capacitiva back-to-back | 400 A | 400 A | 400 A |
| Corrente suportável de curta duração | 20 kA · 1 s | 20 kA · 1 s | 20 kA · 1 s |
| Capacidade máxima de interrupção nominal | 20 kA | 20 kA | 16 kA |
| Capacidade máxima de fechamento nominal | 20 kA | 20 kA | 16 kA |
| Contatos auxiliares | 3 NA + 3 NF | 3 NA + 3 NF | 3 NA + 3 NF |
| Tensão auxiliar | 110|127 V | 110|127 V | 110|127 V |
| Mecanismo de operação | motorizado (M) · atuador magnético (A) | motorizado (M) | motorizado (M) |
| Vida mecânica | elétrica | motorizado 10.000 · atuador magnético 30.000 ciclos | 30.000 | 30.000 ciclos | 30.000 | 30.000 ciclos |
| Temperatura máxima de operação | +55 °C | +55 °C | +55 °C |
| Peso | 80 kg | 90 kg | 120 kg |
Tensão, NBI, corrente nominal, corrente de curta duração, tensão auxiliar, contatos auxiliares e mecanismo seguem os itens cadastrados na engenharia da DAX; os demais valores são do catálogo MSV rev02. A tabela de dados garantidos da classe é emitida por pedido.
DIMENSÕES PRINCIPAIS
Cotas principais do desenho dimensional do catálogo, por classe. A caixa cresce com a classe; a altura vai da base ao topo do polo.
Comprimento da base
924 ±5 mm · 1.000 ±5 mm · 1.032 ±10 mm
Distância entre polos
342 mm · 380 ±10 mm · 380 ±10 mm
Altura total
800 ±5 mm · 822 ±10 mm · desenho por pedido
Contato fixo
NEMA 2, dois furos Ø14 mm a 44,5 mm
Valores na ordem 15 · 27 · 38 kV. Furação de fixação e demais cotas no desenho dimensional emitido para o pedido.
CONSTRUÇÃO

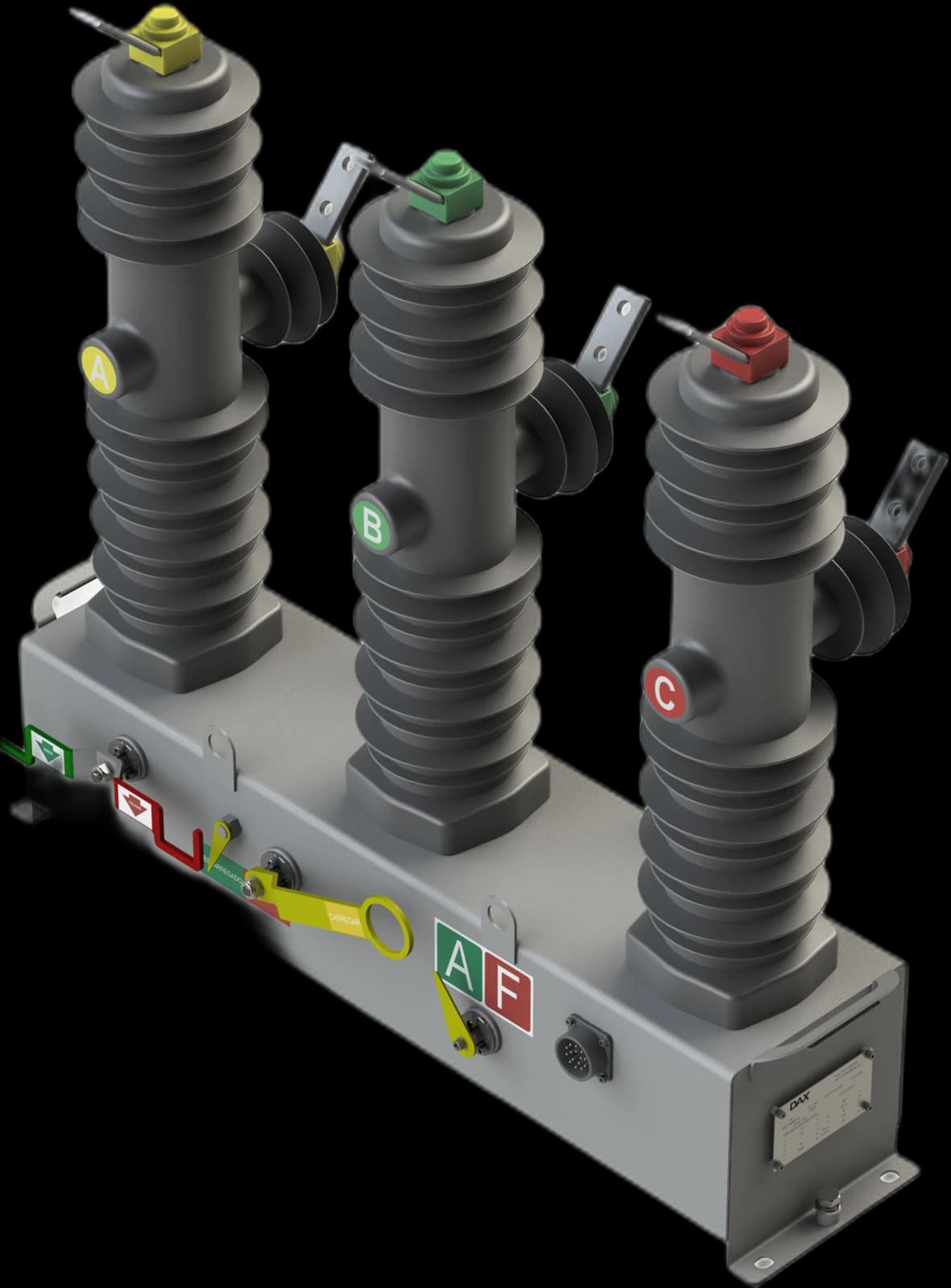

Três polos isolantes sobre uma caixa de aço que abriga o mecanismo e a interligação. Tudo o que o operador toca — alavanca, indicador, tomada de comando, aterramento — está na face frontal da caixa.
Três ampolas de vácuo
Uma por polo, dentro da coluna isolante. A rigidez dielétrica se recompõe em microssegundos depois do zero de corrente; a verificação periódica é de resistência ôhmica dos contatos e de isolamento, sem óleo nem gás.
Caixa com interligação mecânica
Os três polos são acionados por um eixo comum: as fases operam juntas por construção. A caixa é de aço com tratamento superficial completo, buchas-suporte e ferragens em inox.
Mecanismo: mola motorizada ou atuador magnético
Na versão motorizada, o motor carrega a mola e a caixa mostra contador de operações, alavanca de carregamento manual e indicador de mola carregada. Na versão com atuador magnético, o polo é acionado diretamente, com trip/lock manual e sinalização de estado.
Alavanca de abertura e fechamento manual
Na face frontal, com o indicador A/F (aberto/fechado) ao lado. Opera com vara de manobra, com ou sem alimentação auxiliar — é o isolamento manual quando o comando falha.
Terminais e contatos
Contato fixo padrão NEMA 2 em cada polo (dois furos Ø14 mm a 44,5 mm) e terminal tubular para condutor até 70 mm². Parafusos e arruelas em aço inox. Conector de aterramento de 10 a 70 mm² na caixa.
Tomada de comando e interligação
Tomada de comando na face frontal e cabo de interligação de 25 vias até o painel de comando. A DAX fornece o painel de comando e a caixa de interligação do conjunto, com os 3 NA + 3 NF disponíveis para a sinalização remota.
Tratamento superficial em linha: desengraxe alcalino, decapagem ácida, refino, fosfatização de zinco e passivação orgânica antes da pintura.
COMO SE PEDE
O código de engenharia da DAX descreve a unidade posição a posição. Os quatro itens cadastrados do tripolar cobrem as três classes com comando em 110|127 V.
Anatomia do código
MSV-3 1 6 E 2 3 - M 00
3
polos
3 — tripolar
1 · 2 · 4
classe de tensão
1 — 15 kV · NBI 110 kV | 2 — 27 kV · NBI 150 kV | 4 — 38 kV · NBI 200 kV
6
corrente nominal
6 — 630 A
E
série construtiva
E — polo do tripolar
2
tensão auxiliar
2 — 110|127 V
3
contatos auxiliares
3 — 3 NA + 3 NF
M · A
mecanismo
M — motorizado | A — atuador magnético
Itens cadastrados na engenharia (05/09/2026): MSV-316E23-M00 · MSV-316E23-A00 · MSV-326E23-M00 · MSV-346E23-M00. Outra tensão de comando ou mecanismo é cadastrada para o pedido.
ENGENHARIA
Quatro respostas mudam a chave, e nenhuma delas está no código. É a conversa de engenharia que a DAX faz junto com o banco.
O banco é aterrado ou não aterrado?
Define a tensão que o polo aberto enxerga — fase-terra no banco aterrado, fase-fase no não aterrado — e portanto a classe de tensão que o projeto exige. É a primeira pergunta, e a resposta muda a chave.
Banco único ou back-to-back?
Havendo outro banco energizado no mesmo barramento, a corrente de entrada é a do degrau contra o degrau, não a da rede. É esse valor, e não a corrente nominal, que dimensiona a manobra.
Quantas manobras por dia?
Banco que entra e sai duas vezes por dia consome vida elétrica num ritmo diferente de banco fixo com manobra eventual. A vida de 30.000 ciclos é generosa, mas o cálculo é de projeto.
Como o conjunto é comandado?
Controlador de fator de potência, comando por tensão, por horário, ou telecomando. Define a tensão auxiliar, o contato de sinalização e se o mecanismo precisa de tempo repetível.
APLICAÇÕES
Cada aplicação tem um gatilho prático. O estudo da instalação confirma o arranjo e o ponto de conexão.
Banco de capacitores em subestação
a aplicação de projeto
Um interruptor por degrau, em pátio de 15, 27 ou 38 kV, comandado pelo controlador do banco. É para esse serviço que a corrente de manobra capacitiva back-to-back é declarada.
Banco de 38 kV
a classe que só o tripolar tem
Em 34,5 kV de sistema o monopolar não existe na linha MSV: o degrau é manobrado pelo MSV-3 de 38 kV, com NBI 200 kV e 630 A.
Manobra de transformador e outras cargas
seccionamento sob carga
O catálogo declara o interruptor para interrupção de circuito sob carga em geral, contemplando transformadores. A capacidade máxima de interrupção nominal é 20 kA nas classes de 15 e 27 kV — ainda assim, não é disjuntor de proteção.
Automação de rede
com painel de comando
Comando remoto pelo painel de comando e interligação fornecido pela DAX, com 3 NA + 3 NF para sinalização de estado. É a base para telecomando do banco ou do alimentador.
MONOPOLAR × TRIPOLAR
As duas unidades da linha MSV fazem a mesma manobra; a escolha é de arranjo e de comando, não de desempenho.
Um MSV-3 (tripolar)
Três polos numa base única, com acionamento simultâneo por interligação mecânica. Instalação e comissionamento mais curtos, um único mecanismo a manter, e a simultaneidade entre fases vem de fábrica. É a única versão em 38 kV e em 630 A.
Três MSV-1 (monopolar)
Liberdade total de geometria — cada fase onde couber, inclusive com espaçamento maior para clearance dielétrico. Uma peça de reposição serve a qualquer fase. É o arranjo de retrofit, de banco em poste e de pátio apertado, em 15 e 27 kV e 400 A.
Comando elétrico simultâneo
As unidades monopolares também operam simultaneamente por comando elétrico com sistema de interligação — o catálogo prevê os dois modos. O que muda é onde a simultaneidade é garantida: no aço, no tripolar; no circuito de comando, no monopolar.
DOCUMENTAÇÃO
Os documentos são enviados pelo comercial junto com a proposta — o botão abre a conversa no WhatsApp com o pedido já escrito.
CONFORMIDADE
ANSI/IEEE C37.66
A norma específica de chave de capacitor para sistemas de 1 a 38 kV: define o serviço capacitivo, a manobra back-to-back e o ensaio que caracteriza a chave.
IEC 62271-100
Disjuntores de corrente alternada de alta tensão. Referência dos ensaios de manobra e de capacidade de fechamento.
IEC 62271-103
Interruptores (switches) para tensões acima de 1 kV e até 52 kV. É a norma da função de manobra sob carga que a linha MSV exerce.
ABNT NBR 10860
Chaves de alta tensão no corpo normativo brasileiro — a referência nacional citada no catálogo.
O catálogo declara a linha MSV desenvolvida, produzida e ensaiada conforme os parâmetros dessas normas. Relatório de ensaio de tipo e tabela de dados garantidos são emitidos para o pedido — se o seu edital pede categoria de manobra capacitiva declarada, fale com a engenharia antes de especificar.
O disjuntor é dimensionado para interromper corrente de curto-circuito e protege o circuito; o interruptor de capacitor é dimensionado para a manobra diária de carga capacitiva, que é um serviço diferente e muito mais frequente. O MSV-3 declara 20 kA de capacidade máxima de interrupção nas classes de 15 e 27 kV e 16 kA em 38 kV, mas não substitui a proteção do banco — a chave manobra e o fusível ou o disjuntor de retaguarda protege.
É a configuração da linha: a classe de 38 kV, com NBI 200 kV, existe no MSV-3. Em sistema de 34,5 kV o degrau é manobrado pelo tripolar. Para 13,8 e 23 kV as duas versões existem, e a escolha passa a ser de arranjo e de corrente — 630 A no tripolar, 400 A no monopolar.
É energizar um degrau de capacitores com outro degrau já energizado no mesmo barramento. Nesse instante um banco descarrega no outro e a corrente de entrada não é limitada pela rede, e sim pela impedância entre os dois — o pico sobe e a frequência vai aos quilohertz. Por isso a corrente de manobra capacitiva back-to-back (400 A) é declarada separadamente da corrente nominal (630 A): é ela que dimensiona a manobra.
O motorizado carrega mola e é o arranjo econômico para banco com manobra eventual; a caixa traz contador de operações e carregamento manual da mola. O atuador magnético tem menos peças móveis e tempo de operação repetível ao longo da vida — é o que permite esquema de fechamento controlado e o que envelhece melhor em banco de manobra diária. Na classe de 15 kV os dois estão cadastrados; em 27 e 38 kV o cadastro é motorizado, e o atuador magnético é cadastrado para o pedido.
Tomada de comando na caixa, cabo de interligação de 25 vias e o painel de comando e interligação fornecido pela DAX, com os 3 NA + 3 NF para sinalização remota. Controlador de fator de potência e telecomando entram no mesmo painel quando o projeto pede.
Inspeção a cada 1 a 3 anos conforme a severidade da aplicação: limpeza dos isoladores (ao menos anual onde há poeira), verificação das guarnições contra infiltração, checagem dos microrruptores de sinalização e medição da resistência ôhmica dos contatos e da resistência de isolamento. Não há óleo para trocar nem gás para repor.
Potência por degrau, tensão, arranjo aterrado ou não, quantidade de degraus e se há banco já energizado no barramento. Com isso a engenharia responde com a classe do interruptor, a necessidade de reator e o arranjo de comando.
