SECCIONAMENTO SOB CARGA · SF6
Abre e fecha o alimentador com carga, em rede aérea de 15, 25,8 e 36 kV: 630 A de corrente de carga e de anel fechado, interrupção em SF6 por sopro (puffer) dentro de meio ciclo, tanque de aço inox selado para a vida. Manual, preparada para automação ou automatizada.
15 · 25,8 · 36 kV
classes de tensão
630 A
corrente de carga e de anel fechado
até 50 kA
fechamento sobre curto (pico)
10.000
operações mecânicas
VISÃO GERAL
Seccionar com carga, sem óleo
É a chave que abre e fecha o trecho de alimentador com a carga ligada — o que o seccionador comum não faz. Os três polos vivem dentro de um tanque de aço inox selado com SF6, sem óleo isolante: nada de ventilação, drenagem ou proteção contra fogo na estrutura.
Feita para a rede aérea
Montagem em cruzeta (90 a 120 mm) com suporte U ou direto no poste com braçadeiras, buchas poliméricas para poluição até 0,35 mg/cm² com cone moldado, alavanca de manobra com bloqueio. Nasceu para automação de alimentador e seccionamento de circuito em 15, 25 e 38 kV de sistema.
Manual hoje, automatizada quando a rede pedir
As três configurações do catálogo — manual, preparada para automação e automatizada — compartilham a mesma chave. A caixa de controle com motor (100 ou 200 Vca, 125 Vcc) e os contatos para UTR/SCADA entram quando o alimentador vira telecomandado.
O QUE A CHAVE SOB CARGA FAZ
Abrir um circuito de média tensão com corrente é abrir um arco. A chave sob carga existe para apagar esse arco de forma previsível, ciclo após ciclo, em quatro situações que a norma de interruptores ensaia separadamente — e que dimensionam a chave muito mais do que a corrente nominal.
Corrente de carga
630 A · 300 a 500 operações
O alimentador inteiro, com sua carga, passando pela chave. O sopro de SF6 sobre o arco (princípio puffer) extingue em até meio ciclo, e a chave repete isso de 300 a 500 vezes à corrente nominal antes de precisar de intervenção.
Corrente de anel fechado
630 A · transferência sem interrupção
Em rede em anel, abrir um trecho com o anel fechado transfere a carga para o outro lado sem desligar ninguém. A corrente que circula pelo laço é a que a chave interrompe — declarada em 630 A, o mesmo valor da corrente de carga.
Corrente de carga de cabo
25 A · capacitiva
Abrir um cabo subterrâneo em vazio é interromper corrente capacitiva pequena com tensão alta sobre o polo — a situação em que a chave comum reacende. O ensaio específico da norma é o que sustenta os 25 A da tabela.
Corrente de magnetização
21 A · indutiva
Desligar um transformador em vazio corta uma corrente indutiva pequena que tenta manter-se: a tensão sobre o polo sobe rápido. Também é ensaio separado, e também está na tabela — 21 A.
E O CURTO-CIRCUITO
Três capacidades distintas que se confundem no edital. A chave sob carga tem duas delas — e a terceira é do disjuntor ou do religador a montante.
Suportar o curto (12,5 · 16 · 20 kA · 1 s)
Com a chave fechada, a corrente de falta passa por ela até a proteção atuar. A corrente de curta duração é o que a chave aguenta sem se danificar — escolhida pela potência de curto do ponto de instalação.
Fechar sobre o curto (31,5 · 40 · 50 kA de pico)
Religar um trecho em falta fecha a chave sobre a corrente de curto. A corrente de fechamento de curta duração é o pico que a chave fecha sem soldar contato, três vezes ao longo da vida segundo o catálogo.
Interromper o curto — não é função da chave
Nenhum valor de interrupção de curto-circuito é declarado, porque não é o serviço da chave sob carga. Onde o trecho precisa ser protegido, o religador ou o disjuntor a montante interrompe e a chave secciona.
CARACTERÍSTICAS GERAIS
A tabela do catálogo é uma só para as três classes — muda a isolação e o peso. A classe de 36 kV (NBI 170 kV) é a que atende o sistema de 34,5 kV, a classe 38 kV do vocabulário ANSI.
| Características gerais | 15 kV | 25,8 kV | 36 kV |
|---|---|---|---|
| Tensão nominal | 15 kV | 25,8 kV | 36 kV |
| Tensão suportável de impulso atmosférico (NBI) | 110 kV | 150 kV | 170 kV |
| Suportável à frequência nominal — terminais e terra | 40 kV | 60 kV | 80 kV |
| Suportável à frequência nominal — entre terminais | 50 kV | 60 kV | 80 kV |
| Frequência nominal | 50 | 60 Hz | 50 | 60 Hz | 50 | 60 Hz |
| Corrente nominal | 630 A | 630 A | 630 A |
| Corrente de curta duração (1 s, eficaz) | 12,5 · 16 · 20 kA | 12,5 · 16 · 20 kA | 12,5 · 16 · 20 kA |
| Corrente de fechamento de curta duração (pico) | 31,5 · 40 · 50 kA | 31,5 · 40 · 50 kA | 31,5 · 40 · 50 kA |
| Interrupção — corrente de carga | 630 A | 630 A | 630 A |
| Interrupção — corrente de anel fechado | 630 A | 630 A | 630 A |
| Interrupção — corrente de carga de cabo | 25 A | 25 A | 25 A |
| Interrupção — corrente de magnetização | 21 A | 21 A | 21 A |
| Operações à corrente nominal | 300 | 500 | 300 | 500 | 300 | 500 |
| Operações com corrente de fechamento em curto | 3 | 3 | 3 |
| Operações sem carga (mecânicas) | 10.000 | 10.000 | 10.000 |
| Tensão de controle | 100 ou 200 Vca (85–110 %) · 125 Vcc | 100 ou 200 Vca (85–110 %) · 125 Vcc | 100 ou 200 Vca (85–110 %) · 125 Vcc |
| Pressão nominal do gás a 20 °C | 0,35 kgf/cm²G | 0,35 kgf/cm²G | 0,35 kgf/cm²G |
| Peso — manual | motorizada | 115 kg | 125 kg | 135 kg | 145 kg | 160 kg | 170 kg |
Valores do catálogo DAX "Chave tripolar sob carga". Não há item desta chave cadastrado na engenharia da DAX em setembro de 2026 — código e tabela de dados garantidos são emitidos para o pedido. Corrente de curta duração e de fechamento são opções de projeto (12,5/31,5 · 16/40 · 20/50 kA).
DIMENSÕES PRINCIPAIS
Cotas do desenho do catálogo para a versão com caixa de controle integrada. O catálogo publica um desenho só; as cotas por classe saem no desenho dimensional do pedido.
Largura entre terminais
1.310 ±5 mm
Distância entre fases
340 ±5 mm
Altura
470 ±3 mm
Tanque (largura × profundidade)
447 ±3 × 551 ±3 mm, + 148 ±3 mm da caixa de controle
Furação de fixação
340 × 511 mm, Ø13 mm
Caixa de controle
80 kg
Desenho de referência do catálogo, sem classe declarada. O desenho dimensional e o diagrama elétrico da caixa de controle são emitidos para o pedido.
CONSTRUÇÃO

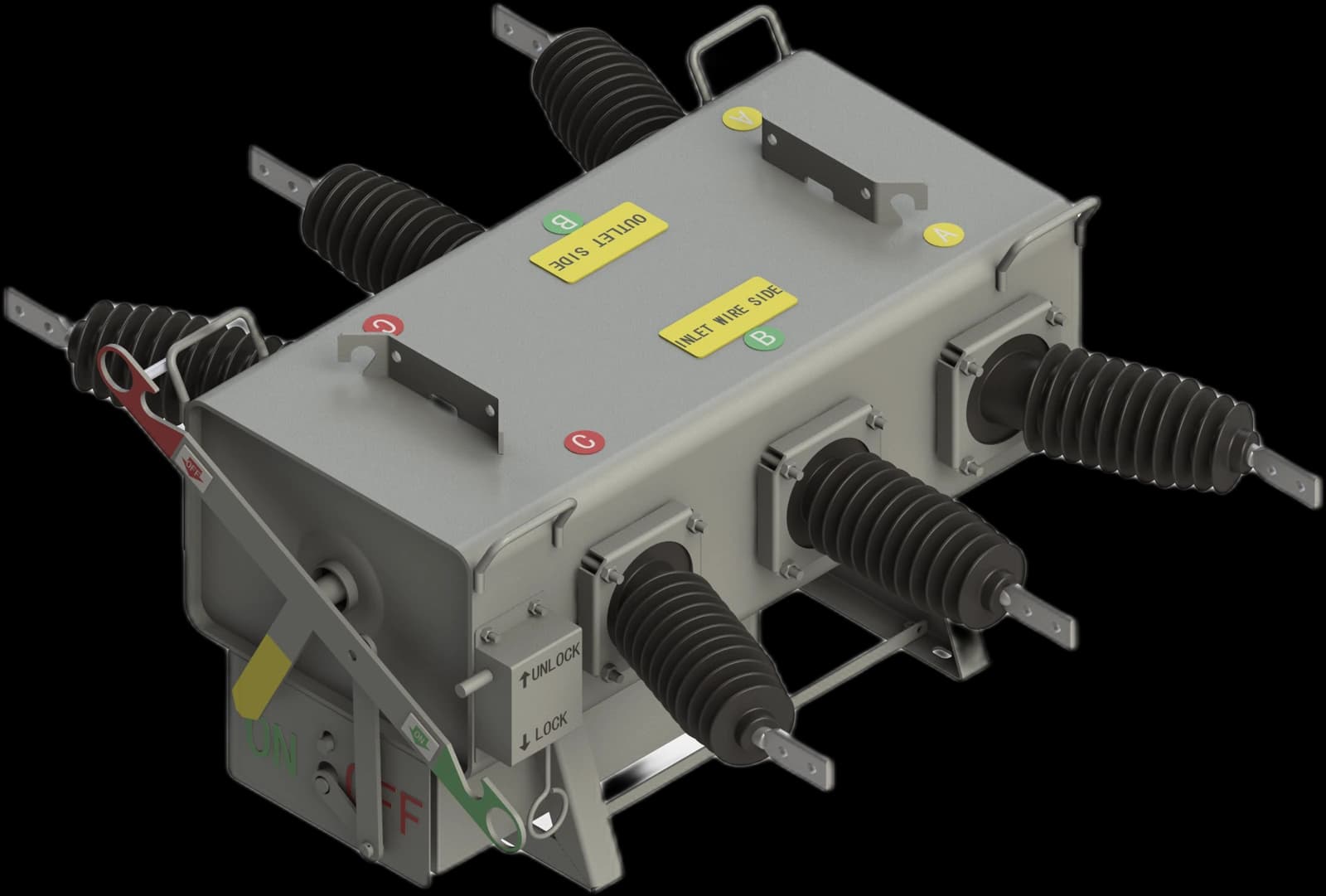

Um tanque selado que não se abre em campo, e do lado de fora só o que o operador precisa: alavanca com bloqueio, indicador, válvula de gás e a caixa de controle. A manutenção do meio de extinção simplesmente não existe.
Tanque de aço inox selado
Chapas de aço inoxidável 304L de 3 mm, soldadas em TIG e seladas para a vida: sem juntas para envelhecer, sem óleo para trocar. O absorvedor de umidade (silicatos de alumina) dentro do tanque mantém o SF6 seco e limpo.
SF6 a baixa pressão e sopro no arco
Pressão nominal de 0,35 kgf/cm²G a 20 °C — e a chave isola mesmo à pressão atmosférica. Na abertura, o princípio puffer sopra o gás sobre o arco e extingue em até meio ciclo, sem plasma remanescente entre os contatos.
Contatos tulipa em Cu-W prateado
Contatos móveis tipo tulipa e fixos em liga cobre-tungstênio resistente ao arco, revestidos de prata: vida longa em manobra e capacidade de suportar a corrente de curto-circuito declarada.
Alívio de pressão e intertravamento por gás
Membrana de alívio que rompe entre 1 e 2 kgf/cm² — do lado oposto à alavanca, protegendo o operador. Abaixo de 0,1 a 0,2 kgf/cm²G o intertravamento bloqueia mecanicamente a alavanca e o comando elétrico, e um contato auxiliar avisa a UTR/SCADA.
Alavanca, bloqueio e válvula de gás
Alavanca de manobra com indicador ON/OFF e dispositivo lock/unlock, operável com vara. Válvula de enchimento ao lado da alavanca para a carga de fábrica e uma eventual recarga. Olhais de içamento e contador de operações completam a face frontal.
Montagem e caixa de controle
Suporte U para cruzeta de 90 a 120 mm (inox ou aço laminado) com parafusos de gancho, ou braçadeiras direto no poste — a fixação se adapta ao padrão da concessionária. Na versão motorizada, caixa de controle com motor e comando em 100 ou 200 Vca (85 a 110 %) ou 125 Vcc.
COMO SE PEDE
Quatro respostas mudam a chave. É a conversa de engenharia que a DAX faz junto com o projeto do alimentador.
Qual a corrente de curto no ponto?
Define o par curta duração / fechamento: 12,5/31,5, 16/40 ou 20/50 kA. É o estudo de curto-circuito da rede, não a corrente nominal, que fixa essa escolha.
Radial ou anel?
Em rede em anel a chave é o ponto de transferência e a corrente de anel fechado passa a importar; em rede radial, a chave secciona o trecho e a corrente de carga é o que manda. Muda também onde vão os sensores.
Manual, preparada ou automatizada?
Manual resolve o seccionamento local; preparada para automação já sai com a caixa de controle e os contatos para a UTR; automatizada entra no telecomando da concessionária. Define tensão de controle e peso.
Cruzeta ou poste, e qual padrão?
Suporte U para cruzeta de 90 a 120 mm ou braçadeiras no poste, com a furação e as ferragens do padrão da concessionária. A altura e a orientação dos terminais saem do desenho de montagem.
APLICAÇÕES
Cada aplicação tem um gatilho prático. O estudo da instalação confirma o arranjo e o ponto de conexão.
Seccionamento de alimentador
a aplicação de projeto
Chave de trecho em rede aérea de 13,8, 23 ou 34,5 kV: isola o trecho em falta ou em manutenção com a carga ligada, e o resto do alimentador segue energizado.
Ponto de transferência em anel
chave normalmente aberta
Entre dois alimentadores, a chave de socorro fecha o anel e transfere a carga sem desligamento. A corrente de anel fechado de 630 A é a que a chave interrompe ao reabrir.
Automação de alimentador
self-healing
Motorizada e com caixa de controle, a chave vira o elemento de manobra do esquema de autorrecomposição: abre e fecha em até um segundo após o comando, com sinalização de posição e de pressão do gás para a UTR.
Entrada de consumidor primário
seccionamento com carga
Chave de entrada da subestação do consumidor em média tensão, onde se quer abrir com carga sem depender do disjuntor. A proteção do trecho continua no religador ou no disjuntor a montante.
SF6 × VÁCUO × SECCIONADOR
Três equipamentos que abrem circuito de média tensão e três serviços diferentes. O que decide é a frequência de manobra e o que se quer abrir.
Chave sob carga a SF6 (LBS)
Poucas manobras por ano, com carga: seccionamento de alimentador, anel, entrada de consumidor. Tanque selado, 300 a 500 operações à corrente nominal e 10.000 mecânicas. É a chave da rede aérea.
Interruptor a vácuo (MSV-3)
Manobra frequente — banco de capacitores entrando e saindo todo dia — com 30.000 ciclos e corrente capacitiva back-to-back declarada. Sem gás. Para seccionamento eventual é mais do que o trecho precisa.
Seccionador
Abre só sem carga e oferece isolamento visível para trabalho no trecho. Não tem meio de extinção: com carga, precisa de uma chave sob carga ou de um disjuntor abrindo antes.
DOCUMENTAÇÃO
Os documentos são enviados pelo comercial junto com a proposta — o botão abre a conversa no WhatsApp com o pedido já escrito.
CONFORMIDADE
IEC 60265-1 → IEC 62271-103
Interruptores de alta tensão para tensões acima de 1 kV e abaixo de 52 kV — a norma citada no catálogo e a sua sucessora, que define os ensaios de corrente de carga, de anel fechado, de carga de cabo e de magnetização.
ANSI/IEEE C37.71
Chaves sob carga de média tensão em invólucro para sistemas de distribuição — a referência norte-americana citada no catálogo.
ABNT NBR 10840
Chaves sob carga de alta tensão no corpo normativo brasileiro.
JIS C 4605 · JIS C 4304 · KS C 4509
Normas japonesa e coreana de chaves de manobra de alta tensão citadas no catálogo — a origem construtiva da linha.
O catálogo declara a chave conforme os parâmetros dessas normas. Relatório de ensaio de tipo e tabela de dados garantidos são emitidos para o pedido — se o seu edital pede classe de manobra (E1/E2, M1/M2) declarada, fale com a engenharia antes de especificar.
O seccionador só abre sem carga e serve para isolar o trecho com corte visível. A chave sob carga abre e fecha com a corrente de carga (aqui, 630 A) e fecha sobre curto-circuito, mas não interrompe curto. O disjuntor interrompe o curto-circuito e protege o circuito. Na rede aérea, a chave sob carga secciona e transfere; a proteção fica no religador ou no disjuntor a montante.
O tanque é de inox soldado em TIG e selado para a vida, e a pressão de trabalho é baixa — 0,35 kgf/cm²G. A chave isola mesmo à pressão atmosférica. Se a pressão cair a 0,1–0,2 kgf/cm²G, o intertravamento bloqueia mecanicamente a alavanca e o comando elétrico e um contato auxiliar sinaliza a condição para a UTR. A válvula ao lado da alavanca permite a recarga.
Pela corrente de curto-circuito no ponto de instalação, com folga para a expansão da rede. A corrente de curta duração (1 s) é o que a chave aguenta fechada durante a falta; o par correspondente de fechamento (31,5, 40 ou 50 kA de pico) é o que ela fecha sobre a falta. As duas vêm juntas na especificação.
Sim — é para isso que existe a configuração "preparada para automação": a mesma chave sai com a caixa de controle, o motor e os contatos para a UTR, e o telecomando entra quando a concessionária integrar o alimentador. A chave manual pura também pode receber o kit, mas o desenho de montagem muda; vale decidir no pedido.
Em cruzeta de 90 a 120 mm com suporte U (inox ou aço laminado) e parafusos de gancho em inox ou zincados a fogo, ou direto no poste com braçadeiras. A fixação se adapta ao padrão da concessionária, e o peso vai de 115 a 170 kg conforme a classe e a motorização — mais 80 kg da caixa de controle.
Nenhuma no meio de extinção: não há óleo para trocar e o gás fica selado. A rotina é inspeção visual das buchas, do indicador de posição e do intertravamento de pressão, e o acompanhamento do contador de operações contra as 300 a 500 operações à corrente nominal declaradas.
Tensão, corrente de curto no ponto, radial ou anel, manual ou automatizada e o padrão de montagem da concessionária. Com isso a engenharia responde com a classe, o par de curto-circuito e a configuração de comando.
