MANOBRA DE BANCO DE CAPACITORES
Uma unidade por fase para energizar e desenergizar banco de capacitores em 15 e 27 kV. Interrupção em vácuo, 400 A de corrente nominal e de manobra capacitiva back-to-back, com acionamento motorizado ou por atuador magnético.
15 e 27 kV
classes de tensão
400 A
corrente nominal e capacitiva B2B
16 kA · 1 s
corrente de curta duração
30.000
manobras mecânicas e elétricas
VISÃO GERAL
Uma chave por fase
O MSV-1 é a unidade monopolar: três unidades formam o conjunto trifásico, cada uma com seu polo e seu mecanismo. Permite montar o banco na geometria do pátio ou do poste, trocar uma fase sem desmontar o conjunto e manter estoque de uma peça só.
Projetada para carga capacitiva
Banco de capacitores não é carga comum: a corrente adianta a tensão, o polo abre perto do zero de corrente com a tensão perto do máximo e a tensão de restabelecimento cresce até o dobro. É esse serviço que a chave a vácuo dedicada faz sem reacender o arco.
Vácuo, sem óleo e sem gás
A interrupção acontece dentro da ampola de vácuo selada. Não há óleo para trocar nem gás para repor: a manutenção é limpeza do isolador, verificação das guarnições e dos microrruptores, num intervalo de 1 a 3 anos conforme a severidade.
POR QUE A MANOBRA É O PROBLEMA
Energizar um banco de capacitores é fechar um circuito sobre um elemento que não aceita degrau de tensão. A tensão do barramento afunda em direção a zero e volta com sobretensão; a corrente de entrada é um pico de alta frequência limitado só pela impedância entre a fonte e o banco. O equipamento que faz essa manobra existe para controlar esses dois transitórios.
Sobretensão de energização
até 2 pu · banco aterrado
Num banco solidamente aterrado, o pico de recuperação chega perto de duas vezes a tensão de pico normal do sistema. O transitório é de baixa frequência e atravessa o transformador abaixador: quem sente primeiro é o cliente, com desligamento indevido de inversor e de acionamento de velocidade variável.
Banco não aterrado é pior
pode chegar a 4,1 pu
Sem o caminho de neutro, o deslocamento do ponto estrela soma à recuperação e o pico pode chegar a mais de quatro vezes a tensão normal. O polo aberto da chave também passa a ver tensão entre fases, e não entre fase e terra — o que muda a classe de tensão que o projeto exige.
Corrente de entrada (inrush)
banco único × back-to-back
Energizar o primeiro banco puxa uma corrente limitada pela impedância da rede. Energizar um segundo banco em paralelo com um já energizado — manobra back-to-back — descarrega um banco no outro: o pico sobe muito e a frequência vai à casa dos quilohertz. É o caso que dimensiona a chave.
Reacendimento (restrike)
o modo de falha que interessa
Ao abrir, a tensão sobre o polo cresce até cerca do dobro em meio ciclo. Se o meio isolante reacende, cada reacendimento sucessivo escalona a tensão sobre o banco e sobre os para-raios. Ampola de vácuo dedicada e mecanismo rápido existem para que a abertura não reacenda.
MITIGAÇÃO
Nem toda instalação precisa dos três. O estudo do banco diz qual — e a DAX especifica o conjunto, não só a chave.
Fechar perto do zero de tensão
Controlador de banco que comanda o fechamento no instante de menor tensão sobre o polo. Depende da repetibilidade do mecanismo: o atuador magnético é o que entrega tempo de operação constante ao longo da vida.
Reator de amortecimento em série
Reator de núcleo de ar em série com cada fase do banco limita a crista e baixa a frequência da corrente de entrada. É o remédio padrão para back-to-back, e a DAX fabrica a linha.
Dimensionar a manobra, não só o banco
Quantidade de degraus, potência de curto no ponto, arranjo aterrado ou não, e a corrente back-to-back resultante. Sem isso, a chave é escolhida por tensão e corrente contínua — e é aí que o conjunto falha cedo.
CARACTERÍSTICAS GERAIS
O MSV-1 é fabricado em 15 e 27 kV. A classe de 38 kV existe na versão tripolar (MSV-3).
| Características gerais | 15 kVMSV-114D11-M00MSV-114D21-A00MSV-114D31-A00 | 27 kVMSV-124D21-A00MSV-124D31-A00 |
|---|---|---|
| Tensão nominal | 15 kV | 27 kV |
| Tensão suportável de impulso atmosférico (NBI) | 110 kV | 150 kV |
| Tensão suportável à frequência industrial a seco | 38 kV | 50 kV |
| Frequência nominal | 50 | 60 Hz | 50 | 60 Hz |
| Corrente nominal | 400 A | 400 A |
| Corrente de manobra capacitiva back-to-back | 400 A | 400 A |
| Corrente suportável de curta duração | 16 kA · 1 s | 16 kA · 1 s |
| Capacidade máxima de interrupção nominal | 6,3 kA | 6,3 kA |
| Capacidade máxima de fechamento nominal | 16 kA | 16 kA |
| Contatos auxiliares | 1 NAF | 1 NAF |
| Tensão auxiliar | 127 Vca · 110|127 V · 210|220 V | 110|127 V · 210|220 V |
| Mecanismo de operação | motorizado (M) · atuador magnético (A) | atuador magnético (A) |
| Vida mecânica | elétrica | 30.000 | 30.000 ciclos | 30.000 | 30.000 ciclos |
| Temperatura máxima de operação | +55 °C | +55 °C |
| Peso | 25 kg | 35 kg |
Tensão, NBI, corrente nominal, corrente de curta duração, tensão auxiliar, contatos auxiliares e mecanismo seguem os itens cadastrados na engenharia da DAX; os demais valores são do catálogo MSV rev02. A tabela de dados garantidos da classe é emitida por pedido.
CONSTRUÇÃO

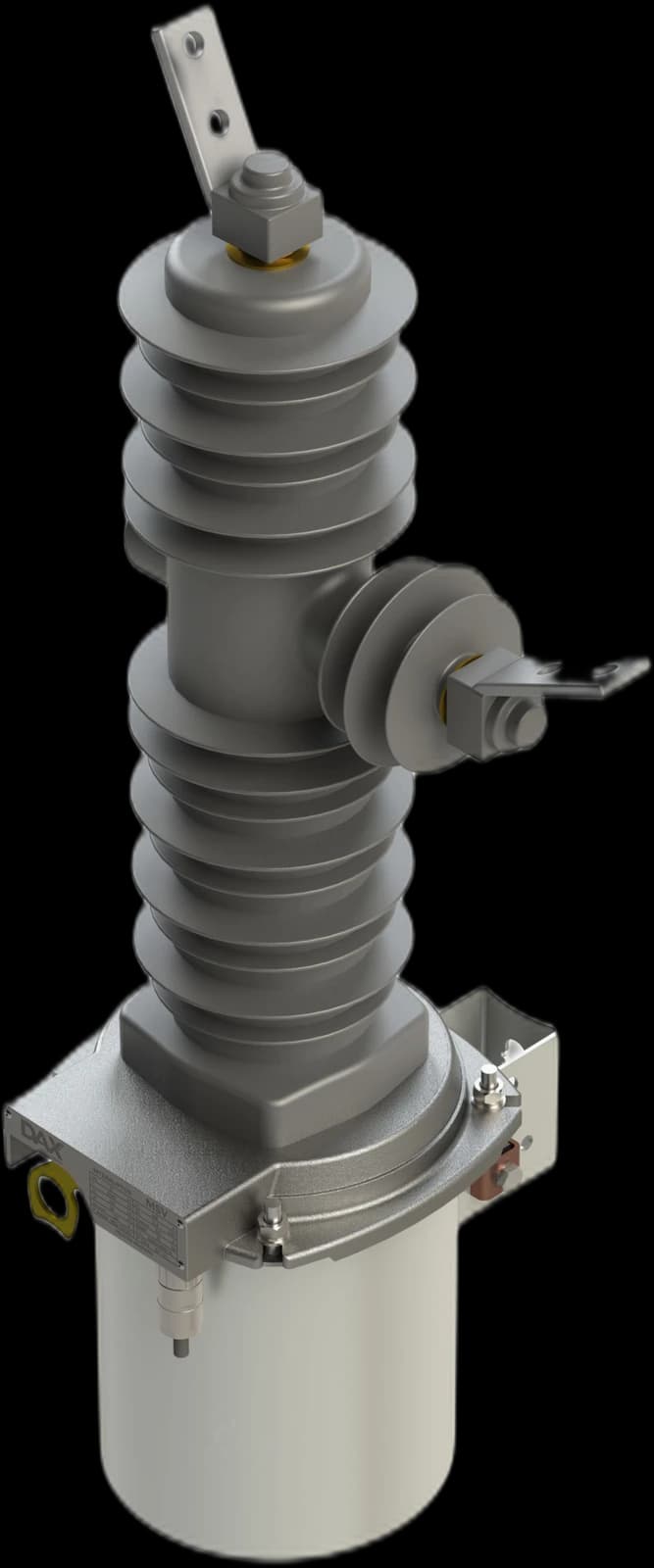

Polo isolante com a ampola de vácuo no topo, mecanismo no tanque e o comando saindo por um conector único. O que se toca em campo é pouco — e é isso que sustenta o intervalo de manutenção.
Ampola de vácuo
O par de contatos vive dentro da ampola selada, onde a rigidez dielétrica se recompõe em microssegundos depois do zero de corrente. Vida sem manutenção de 10.000 ciclos de manobra segundo o manual; a verificação é de resistência ôhmica dos contatos e de isolamento.
Isolador polimérico e bucha
Coluna isolante com saias e bucha de saída lateral. A limpeza periódica do polo é o item de manutenção mais frequente — recomendada ao menos uma vez a cada doze meses onde há acúmulo de poeira e detritos.
Terminais reposicionáveis
Tanque e terminais podem ser reorientados antes da instalação (fixação da tampa com 2 kgfm), o que resolve a geometria de conexão no pátio. A porca principal do terminal vem com torque de fábrica e não se mexe; o ajuste é no terminal fixo, com 14 Nm.
Mecanismo no tanque
Motorizado ou atuador magnético, alojado no tanque abaixo do polo, com as guarnições que protegem tampa, bucha e corpo contra infiltração. São três o-rings principais, substituíveis em campo.
Alavanca amarela: manobra e indicação
A alavanca de operação é também o indicador de posição — para cima, fechada; para baixo, aberta. Opera com vara de manobra a partir do solo, com ou sem alimentação auxiliar, o que dá o isolamento manual quando o comando falha.
Comando e sinalização
Conector padrão de sete pinos na tampa, com plugue de 2,5 m (outros comprimentos sob consulta). Microrruptores sinalizam aberto e fechado. Conector de terminal para condutor de 10 a 70 mm²; conector de aterramento de 10 a 70 mm² na alça de fixação do tanque.
Tratamento superficial em linha: desengraxe alcalino, decapagem ácida, refino, fosfatização de zinco e passivação orgânica antes da pintura.
COMO SE PEDE
O código de engenharia da DAX descreve a unidade posição a posição. Os cinco itens cadastrados do monopolar cobrem as duas classes com as três tensões de comando.
Anatomia do código
MSV-1 1 4 D 2 1 - A 00
1
polos
1 — monopolar
1 · 2
classe de tensão
1 — 15 kV · NBI 110 kV | 2 — 27 kV · NBI 150 kV
4
corrente nominal
4 — 400 A
D
série construtiva
D — polo do monopolar
1 · 2 · 3
tensão auxiliar
1 — 127 Vca | 2 — 110|127 V | 3 — 210|220 V
1
contatos auxiliares
1 — 1 NAF
M · A
mecanismo
M — motorizado | A — atuador magnético
Itens cadastrados na engenharia (05/09/2026): MSV-114D11-M00 · MSV-114D21-A00 · MSV-114D31-A00 · MSV-124D21-A00 · MSV-124D31-A00. Outra combinação de classe, comando e mecanismo é cadastrada para o pedido.
ENGENHARIA
Quatro respostas mudam a chave, e nenhuma delas está no código. É a conversa de engenharia que a DAX faz junto com o banco.
O banco é aterrado ou não aterrado?
Define a tensão que o polo aberto enxerga — fase-terra no banco aterrado, fase-fase no não aterrado — e portanto a classe de tensão que o projeto exige. É a primeira pergunta, e a resposta muda a chave.
Banco único ou back-to-back?
Havendo outro banco energizado no mesmo barramento, a corrente de entrada é a do degrau contra o degrau, não a da rede. É esse valor, e não a corrente nominal, que dimensiona a manobra.
Quantas manobras por dia?
Banco que entra e sai duas vezes por dia consome vida elétrica num ritmo diferente de banco fixo com manobra eventual. A vida de 30.000 ciclos é generosa, mas o cálculo é de projeto.
Como o conjunto é comandado?
Controlador de fator de potência, comando por tensão, por horário, ou telecomando. Define a tensão auxiliar, o contato de sinalização e se o mecanismo precisa de tempo repetível.
APLICAÇÕES
Cada aplicação tem um gatilho prático. O estudo da instalação confirma o arranjo e o ponto de conexão.
Banco de capacitores em subestação
a aplicação de projeto
Três unidades por degrau, em pátio de 15 ou 27 kV, comandadas pelo controlador do banco. É para esse serviço que a corrente de manobra capacitiva back-to-back é declarada.
Banco em rede de distribuição
poste e plataforma
Banco de degrau único em rede urbana ou rural, onde a unidade monopolar cabe na geometria do poste e a manobra manual com vara resolve a intervenção sem equipe de subestação.
Manobra de transformador e outras cargas
seccionamento sob carga
O catálogo declara a chave para interrupção de circuito sob carga em geral, contemplando transformadores. A capacidade máxima de interrupção nominal é 6,3 kA — não é disjuntor de proteção.
Circuitos de iluminação
carga chaveada com frequência
Iluminação de rodovia e de estádio: carga que entra e sai todo dia e castiga contato de chave comum. A vida de 30.000 manobras é o que sustenta esse regime.
MONOPOLAR × TRIPOLAR
As duas unidades da linha MSV fazem a mesma manobra; a escolha é de arranjo e de comando, não de desempenho.
Três MSV-1 (monopolar)
Liberdade total de geometria — cada fase onde couber, inclusive com espaçamento maior para clearance dielétrico. Uma peça de reposição serve a qualquer fase. É o arranjo de retrofit, de banco em poste e de pátio apertado.
Um MSV-3 (tripolar)
Três polos numa base única, com acionamento simultâneo por interligação mecânica. Instalação e comissionamento mais curtos, um único mecanismo a manter, e a simultaneidade entre fases vem de fábrica. Também cobre a classe de 38 kV e 630 A, que o monopolar não tem.
Comando elétrico simultâneo
As unidades monopolares também operam simultaneamente por comando elétrico com sistema de interligação — o catálogo prevê os dois modos. O que muda é onde a simultaneidade é garantida: no aço, no tripolar; no circuito de comando, no monopolar.
DOCUMENTAÇÃO
Os documentos são enviados pelo comercial junto com a proposta — o botão abre a conversa no WhatsApp com o pedido já escrito.
CONFORMIDADE
ANSI/IEEE C37.66
A norma específica de chave de capacitor para sistemas de 1 a 38 kV: define o serviço capacitivo, a manobra back-to-back e o ensaio que caracteriza a chave.
IEC 62271-100
Disjuntores de corrente alternada de alta tensão. Referência dos ensaios de manobra e de capacidade de fechamento.
IEC 62271-103
Interruptores (switches) para tensões acima de 1 kV e até 52 kV. É a norma da função de manobra sob carga que a linha MSV exerce.
ABNT NBR 10860
Chaves de alta tensão no corpo normativo brasileiro — a referência nacional citada no catálogo.
O catálogo declara a linha MSV desenvolvida, produzida e ensaiada conforme os parâmetros dessas normas. Relatório de ensaio de tipo e tabela de dados garantidos são emitidos para o pedido — se o seu edital pede categoria de manobra capacitiva declarada, fale com a engenharia antes de especificar.
O disjuntor é dimensionado para interromper corrente de curto-circuito e protege o circuito; a chave de capacitor é dimensionada para a manobra diária de carga capacitiva, que é um serviço diferente e muito mais frequente. O MSV-1 tem capacidade máxima de interrupção de 6,3 kA e não substitui a proteção do banco — na maioria dos arranjos, a chave manobra e o fusível ou o disjuntor de retaguarda protege.
Depende, e essa é exatamente a pergunta a fazer antes de comprar. Em banco não aterrado o polo aberto vê tensão entre fases, não entre fase e terra, e o deslocamento do neutro eleva a sobretensão de energização. É por isso que os fabricantes de chave monopolar publicam duas tensões máximas, uma para cada arranjo. Mande o unifilar do banco: a engenharia responde com a classe correta.
É energizar um degrau de capacitores com outro degrau já energizado no mesmo barramento. Nesse instante um banco descarrega no outro e a corrente de entrada não é limitada pela rede, e sim pela impedância entre os dois — o pico sobe e a frequência vai aos quilohertz. Por isso a corrente de manobra capacitiva back-to-back é declarada separadamente: é ela que dimensiona a manobra.
Em banco de degrau único normalmente não; em arranjo back-to-back quase sempre sim. O reator em série limita a crista e baixa a frequência da corrente de entrada, protegendo a própria chave e os capacitores. A DAX fabrica a linha de reatores de amortecimento e especifica os dois juntos, a partir do estudo do banco.
O motorizado carrega mola e é o arranjo econômico para banco com manobra eventual. O atuador magnético tem menos peças móveis e tempo de operação repetível ao longo da vida — é o que permite esquema de fechamento controlado e o que envelhece melhor em banco de manobra diária. Na classe de 27 kV o monopolar é cadastrado com atuador magnético.
Inspeção a cada 1 a 3 anos conforme a severidade da aplicação: limpeza do isolador (ao menos anual onde há poeira), verificação das três guarnições contra infiltração, checagem dos microrruptores de sinalização e medição da resistência ôhmica dos contatos e da resistência de isolamento. Não há óleo para trocar nem gás para repor.
Potência por degrau, tensão, arranjo aterrado ou não, quantidade de degraus e se há banco já energizado no barramento. Com isso a engenharia responde com a classe da chave, a necessidade de reator e o arranjo de comando.
