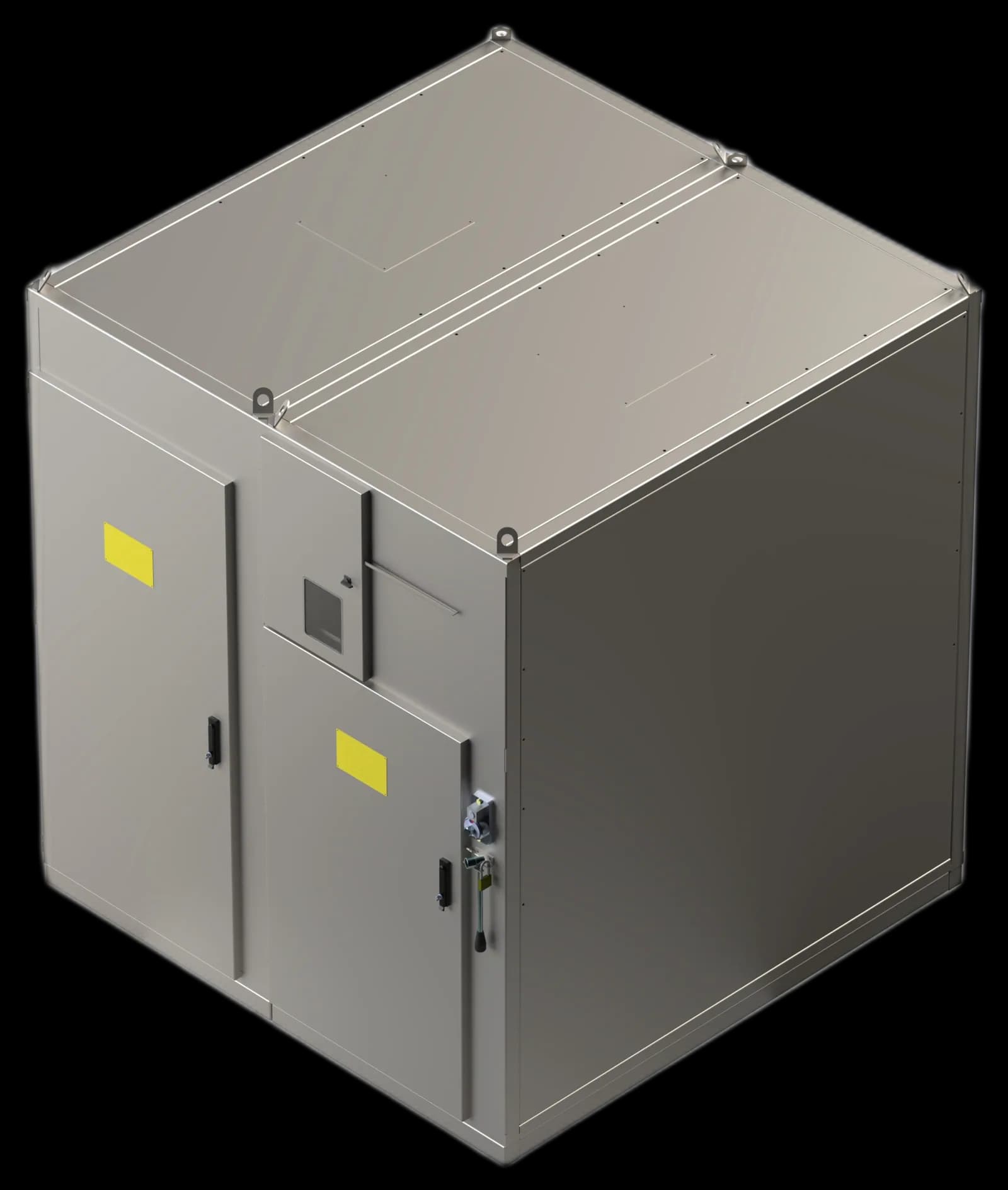

BCP — Banco de Capacitores em Painel (Metal Clad)

A dupla-estrela isolada divide o banco em dois ramos em estrela com os neutros interligados e sem aterramento. Um TC entre os neutros mede a corrente de desequilíbrio: se uma unidade (ou um fusível interno) falha, o pequeno desbalanço entre os ramos é detectado com sensibilidade pela proteção de desbalanço (função 60), sem depender da terra do sistema. É o arranjo padrão para bancos com fusível interno.

É a proteção característica do banco de capacitores. Ela vigia a corrente de desequilíbrio entre os neutros dos dois ramos e atua quando a perda de elementos internos eleva a tensão sobre as unidades remanescentes acima do limite — protegendo o banco de uma falha em cascata. Há uma função 60 por estágio, ajustada ao número de unidades e ao tipo de fusível.

As duas variantes atendem a classe 38 kV; o NBI define a suportabilidade a impulso atmosférico. O nível de 200 kV é adotado quando a especificação da concessionária ou o estudo de coordenação de isolamento da subestação assim exige (por exemplo, maior exposição a surtos). Na dúvida, dimensionamos a partir da coordenação de isolamento do ponto de instalação.

Sim. O BCP é fornecido para instalação abrigada ou ao tempo; na execução ao tempo, o invólucro e o grau de proteção são adequados à exposição do local. A definição entra no projeto do conjunto.

Sim, é para isso que o banco leva reatores limitadores de corrente de energização (inrush). Eles limitam o transitório de manobra, inclusive na energização com outro banco já em serviço no mesmo barramento, e a chave a vácuo é especificada para chaveamento capacitivo sem reignição.

A tensão do sistema, a potência reativa alvo (kVAr/MVAr) e o nível de curto-circuito no ponto de instalação — e, se houver cargas não lineares, o espectro harmônico medido. Com isso definimos o arranjo, os reatores, a proteção e o unifilar, e retornamos com a memória de cálculo.
