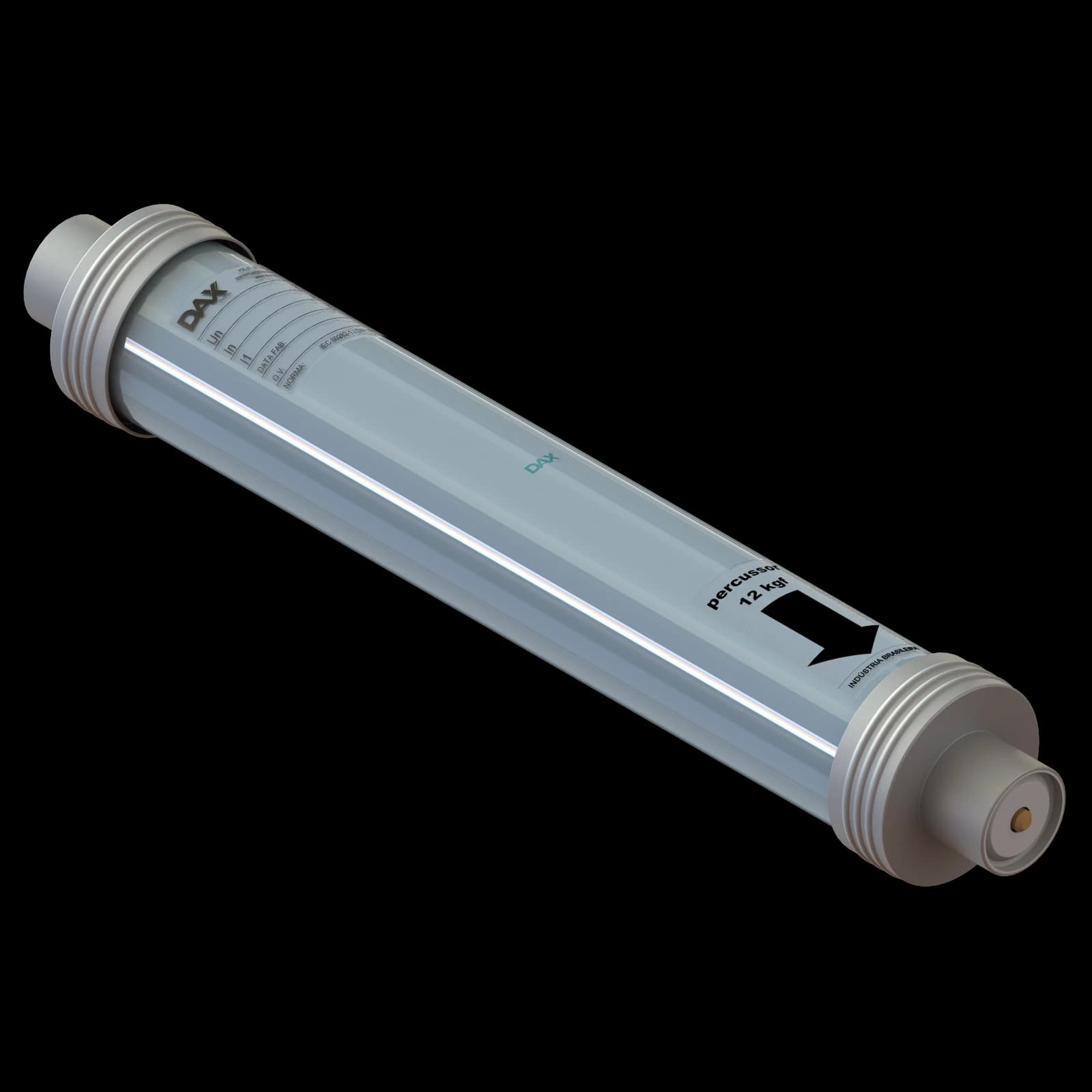

Fusíveis HH
Proteção classe back-up para média tensão: cortam o curto no primeiro quarto de ciclo, totalmente vedados — sem gases, sem chama. Linha IN, 2,4 a 36 kV, fabricação nacional.
2,4–36 kV
9 classes de tensão
0,5–500 A
simples · duplos até 2×500 A
até 100 kA
capacidade de interrupção
< 5 ms
corte no 1º ¼ de ciclo
VISÃO GERAL
O fusível HH é um dispositivo de proteção classe back-up: interrompe correntes de curto-circuito limitando o valor de pico e a energia passante. Funde e extingue o arco dentro do corpo cerâmico, antes de o curto atingir o máximo — o que preserva disjuntores, cabos e o próprio cubículo.
Interrupção totalmente vedada
O arco é extinto dentro do corpo cerâmico, imerso em areia de quartzo — sem emissão de gases, chamas ou partículas para o cubículo.
Insensível a inrush
A curva é projetada para suportar os transitórios de energização de transformadores e capacitores sem envelhecer o elemento.
Sem envelhecimento em regime
Operando abaixo da corrente nominal, o elemento de prata não sofre fadiga térmica — a característica se mantém ao longo da vida útil.
Linhagem de projeto
INEPAR › ARTECHE › MONTEMA › DAX ENERGY
Normas
IEC 60282-1 · NBR IEC 60282-1 · DIN 43625 · VDE 0670
SELETOR DE MODELOS
Filtre a base pela tensão do sistema, a corrente nominal e a capacidade de interrupção exigida no ponto de instalação. Cada modelo abre a ficha completa e vira uma cotação com o código já preenchido.
412 modelos · filtre por tensão → corrente → capacidade
Classe de tensão
Selecione uma classe de tensão para ver os modelos.
A base completa tem 412 modelos, nas 9 classes de tensão.
CONSTRUÇÃO
Elemento de prata pura
Fitas de prata calibradas com pontos de estricção que definem a característica tempo-corrente.
Suporte estelar de porcelana
Núcleo cerâmico em estrela que sustenta e separa as fitas, formando câmaras de extinção em série.
Areia de quartzo
Meio de extinção: absorve a energia do arco e o resfria, formando fulgurito que isola o circuito.
Corpo cerâmico Ø66 / Ø85
Tubo de porcelana vitrificada que resiste à pressão interna do curto. Dois diâmetros conforme a corrente.
Capas de contato
Terminais de cobre estanhado vedados que fecham o corpo e garantem a estanqueidade e o contato na base.
Percussor
Pino que dispara na fusão, sinalizando a atuação e acionando a abertura do conjunto (contator/seccionadora).
CARACTERÍSTICA TEMPO × CORRENTE
A característica define o tempo de fusão para cada corrente prospectiva. As curvas abaixo são as oficiais da Linha IN, reconstituídas em vetor — selecione a corrente nominal para consultar.
Curva característica tempo × corrente (fusão) do fusível HH 100 A — Linha IN. Reconstituída em vetor a partir das curvas oficiais; eixos logarítmicos.
APLICAÇÕES
Cada aplicação tem uma faixa de dimensionamento típica sobre a corrente nominal da carga. A escolha final verifica a coordenação com I₃ e o nível de curto do ponto.
Transformadores
1,4 – 3 × I nominal
Proteção do primário contra curtos internos; a faixa cobre a corrente de inrush de energização sem atuação indevida.
Bancos de capacitores
2,5 – 4 × I nominal
Absorve o pico de energização e a componente harmônica permanente; folga maior em bancos manobrados por estágios.
Motores de média tensão
2 – 2,5 × I nominal
Suporta a corrente de partida direta; coordena com o contator a vácuo que faz o desligamento em sobrecarga.
Cabos e ramais
conforme ampacidade
Limita a energia passante (I²t) em curtos francos, protegendo a isolação do cabo alimentador.
Coordenação com contator a vácuo
variante Duplo (CVE3)
Conjunto fusível + contator: o contator abre a corrente de carga e o fusível interrompe o curto acima da sua capacidade.
O QUE 'CLASSE BACK-UP' EXIGE
O HH é um fusível classe back-up: protege contra curtos, não contra sobrecargas. É uma característica de projeto — e explicá-la bem faz parte de aplicar o produto corretamente.
Não protege sobrecarga
Abaixo da corrente mínima de interrupção (I₃), o fusível não deve atuar sozinho. Essa faixa é responsabilidade de um dispositivo complementar.
Precisa de complemento
Um relé + contator (ou disjuntor) cobre a faixa da corrente nominal até I₃. O percussor do fusível aciona esse desligamento na fusão.
Tabela I₃ disponível
Fornecemos a corrente mínima de interrupção por modelo, para dimensionar corretamente a coordenação. Consta do guia de aplicação e do RFQ.
DOCUMENTAÇÃO
Sem gating: nada atrás de formulário. Itens em cinza aguardam insumo — enquanto isso, a engenharia envia por WhatsApp.
CONFORMIDADE
IEC 60282-1
Fusíveis limitadores de corrente para alta tensão — requisitos e ensaios de tipo.
VDE 0670-4
Fusíveis HH: características, ensaios e recomendações de aplicação (referência alemã).
DIN 43625
Dimensões normalizadas do fusível e do acoplamento à base (cota “e”, percussor).
A corrente nominal do fusível deve ser superior à corrente do circuito (para transformadores, 1,4 a 3× a corrente nominal; para motores, ~2 a 2,5×; para capacitores, 2,5 a 4× a corrente do banco), com tensão nominal entre 50% e 100% da tensão do sistema e capacidade de interrupção acima da corrente de curto-circuito presumida. Veja o guia de aplicação para os critérios completos.
É um fusível limitador que interrompe apenas correntes altas — de curto-circuito — dentro de uma faixa entre a corrente mínima de interrupção (I₃) e a capacidade máxima. Ele não protege sobrecargas pequenas: essa faixa deve ser coberta por um dispositivo complementar (relé + contator ou disjuntor).
Abaixo de I₃ (tipicamente 2,5 a 7× a corrente nominal) o elemento pode fundir sem que o arco seja extinto com segurança. Por isso o HH é sempre coordenado com um dispositivo que cubra a faixa da corrente nominal até I₃ — o próprio percussor auxilia, disparando esse dispositivo na fusão.
O fusível funde e extingue o arco ainda no primeiro quarto de ciclo, antes de a corrente de curto atingir seu pico. Isso reduz drasticamente a energia passante (I²t) e os esforços eletrodinâmicos sobre o circuito protegido.
O fusível HH é limitador de corrente (interrompe o curto-circuito antes do primeiro pico, dentro de um corpo cerâmico fechado), usado em cubículos e painéis de média tensão. O elo fusível é de expulsão, usado em chaves fusíveis de distribuição ao tempo. O HH limita a energia passante; o elo não.
São as tensões máximas de projeto. Um fusível pode operar entre 50% e 100% da sua tensão nominal — por exemplo, a classe 15/17,5 kV cobre sistemas de 13,8 e 15 kV. Cada classe tem sua própria página com os modelos disponíveis.
O duplo são dois corpos em paralelo (ex.: 2×315 A), usado quando a corrente nominal ou a capacidade de interrupção exigida ultrapassa o que um corpo entrega. A variante Duplo (CVE3) é o conjunto para associação a contator a vácuo.
Sim. A Linha IN cobre a grade de tensões usual no Brasil — incluindo 4,16 kV e 13,8 kV, que as tabelas europeias (DIN) não padronizam. É um diferencial para siderurgia, petroquímica e mineração.
Para as mesmas características elétricas (tensão, corrente e kA), prefira o fusível de maior dimensão disponível: ele opera em temperatura menor, pois a área de dissipação cresce mais que a potência dissipada. As dimensões seguem a DIN 43625 (e1 a e4).
Não. Após a interrupção de um curto-circuito o elemento fusível é destruído e o fusível deve ser substituído. Em conjuntos tripolares, recomenda-se substituir os três fusíveis mesmo que só um tenha atuado — os demais podem estar parcialmente danificados sem sinalização (recomendação IEC 60282-1 e VDE 0670-4).
Não. O fusível HH é totalmente vedado: a interrupção acontece dentro do corpo cerâmico, imersa em areia de quartzo, sem emissão de gases, chamas, vapores ou partículas — adequado a painéis, cubículos e ambientes industriais, comerciais e hospitalares.
É um dispositivo de disparo de 30 mm que, na fusão, aciona a abertura do equipamento associado (contator ou seccionadora) e sinaliza a atuação — protegendo o sistema contra operação desequilibrada em faltas monofásicas ou bifásicas.
Em condições normais de operação, não — a característica se mantém ao longo da vida útil. Sobrecargas repetidas, operação contínua em temperatura elevada e ciclos térmicos frequentes degradam o elemento; por isso recomenda-se corrente nominal acima de 2× a corrente de carga contínua.
Sim. A Linha IN é a continuidade direta do projeto INEPAR › ARTECHE › MONTEMA › DAX ENERGY, com as mesmas dimensões e características de coordenação. Informe o código antigo que indicamos o equivalente DAX.
Informe tensão, corrente e nível de curto do ponto. Se já escolheu no seletor, o código vai junto. A engenharia confirma a coordenação com I₃.
